자동화 수경재배 시스템 만들기 — 타이머와 센서로 안정적 자동화 구현하기

자동화 수경재배 시스템 만들기 — 타이머와 센서로 안정적 자동화 구현하기

---

목차

1. 서론 — 자동 수경재배의 의미와 설계 핵심

2. 시스템 개요: 수경재배 구성과 타이머의 역할

3. 타이머·펌프 연결 실전 가이드(전기·안전)

4. 센서 통합과 제어 로직(pH·EC·수위)

5. 운영·유지보수 루틴과 체크리스트

6. 결론 — 실행 전략과 안전 권고

---

서론 — 자동 수경재배의 의미와 설계 핵심

자동화 수경재배는 ‘식물 돌봄의 반복 작업’을 기술로 옮겨 시간과 실수를 줄여 주는 시스템입니다. 바쁜 일상 속에서도 일정한 물주기와 영양관리를 유지해야 하는 분들, 균일한 품질과 생산성을 목표로 하는 소규모 실내 농업자에게 특히 효과적입니다. 그러나 자동화가 단순히 장비를 붙이는 것이 아니라, 안전한 전기설계·정확한 센서 선택·운영 루틴이 맞물려야 제대로 된 가치를 냅니다. 이 글은 현장에서 바로 활용 가능한 타이머·센서 연결 방법과 운영 루틴을 중심으로 설명합니다.

> 책임문구: 본 게시물은 정보 제공 목적이며 전기·배관 작업, 화학 주입 설계 등 전문 영역은 반드시 관련 분야 전문가의 상담을 받으시길 권합니다. (전문가의 상담 필요합니다)

---

1. 시스템 개요 — 수경재배 구성과 타이머의 핵심 역할

자동화 수경재배의 기본 흐름은 단순합니다. 영양액 탱크 → 공급 펌프 → 재배 베드(배양구) → 회수/여과 → 센서 모니터링 → 제어기(타이머/컨트롤러).

타이머는 가장 보편적이고 안정적인 자동화 수단으로, 펌프를 정해진 주기와 시간으로 ON/OFF하여 과습을 방지하고 산소 공급 간격을 만듭니다. 예컨대 ‘10분 관수 → 50분 휴지’ 같은 주기는 대부분의 소형 시스템에서 효과적이며, 식물 종류·생장단계에 따라 조정합니다.

타이머를 고를 때는 분 단위 설정 가능 여부, 반복정확도, 스위치(접점) 정격을 확인하세요. 또한 타이머만으로는 수질 변화(EC·pH)를 제어하지 못하므로 센서와의 병행이 권장됩니다.

---

2. 타이머·펌프 연결 실전 가이드(전기·안전)

펌프 연결 전 반드시 펌프의 정격전압·정격전류를 확인해야 합니다. 소형 12V DC 펌프와 220~240V AC 펌프는 전원 연결 방식과 안전장치 요구사항이 다릅니다. 실전 권장 구성은 다음과 같습니다.

1)전원 분기(메인 차단, 퓨즈, GFCI/누전차단) — 전원 안전 확보.

2)타이머 또는 컨트롤러의 스위칭부 — 타이머가 직접 대전류를 스위칭할 수 없을 때는 릴레이(또는 SSR)를 사용.

3)릴레이-펌프 연결 시 보호회로(서지흡수, 스파이크 억제) — 모터류에서 발생하는 역률·스파이크를 완화.
간단 배선도(블로그에 넣을 이미지로 변환 권장):

전기 작업은 반드시 전원 차단 후 시행하세요. 고전압 작업 또는 상용 규모 설치 시 전기기사 자격자에게 설계 및 시공을 맡기시길 바랍니다. (전문가의 상담 필요합니다)

---

3. 센서 통합과 제어 로직 — pH·EC·수위 센서와 자동화 제어

센서는 자동화의 눈과 귀입니다. 각 센서의 역할과 권장 사용법은 다음과 같습니다.

수위 센서(플로트 스위치/전도식/초음파): 저수위에서 펌프를 차단하고 오버플로우를 감지. 시스템 안전의 기본.

pH 센서(전극형 프로브): 영양액 산도 모니터링. 자동 보정(미네랄 주입)은 안정성이 떨어질 수 있어 초반에는 알람·로그 기반 수동 보정을 권합니다.

EC(TDS) 센서: 영양농도 확인. 농도가 기준 이하로 떨어지면 보충 알림을 주거나, 자동 보충을 설계할 수 있습니다.
통합 로직 예시(기본):

1) 시스템 전원 ON → 2) 수위 확인(저수위면 알람·차단) → 3) 타이머 주기에 따라 펌프 ON → 4) 관수 후 EC/pH 체크(옵션) → 5) 필요 시 알람 또는 보정 루틴 실행.

고급형은 마이크로컨트롤러(예: ESP32, Arduino)로 센서값을 로깅하고 웹 대시보드로 알림을 받을 수 있습니다. 다만 자동 화학 주입(산·알칼리, 비료 주입)은 안전·법규 이슈가 있으므로 설계 시 주의가 필요합니다. ( 전문가 상담 권장)

---

4. 운영·유지보수 루틴과 체크리스트

자동화의 성패는 ‘설치 후의 루틴 유지’에 달려 있습니다. 권장 루틴은 다음과 같습니다.

일일(간단 체크): 펌프 정상 작동 여부, 누수 유무, 알람 발생 여부 확인.

주간: EC·pH 측정값 기록, 탱크 표면 청소, 에어스톤 상태 점검.

월간: pH 전극 캘리브레이션·세정, 펌프 유량·소음 점검, 호스·커넥터 상태 점검.

특히 pH 전극은 사용 환경에 따라 수개월 단위로 교정·교체가 필요합니다. 자동 보정 장치는 편리하지만 초기 튜닝과 안전장치(오버주입 방지)가 필수입니다. 비상 시에는 수동 관수법으로 전환할 수 있도록 수동 스위치와 비상밸브를 준비해 두세요.

제가 직접 운영해본 사례를 하나 공유하면, 소형 실험 탱크에서 하루 3회, 회당 8~12분 관수로 약 6개월 운영했을 때 식물의 잎 질감과 생장이 안정화되었고, 루트의 썩음 문제는 크게 개선됐습니다. 하지만 자동 영양 주입은 초반에 과·미량영양 불균형을 유발해 저는 알람 기반 수동 보정을 병행했습니다.

---

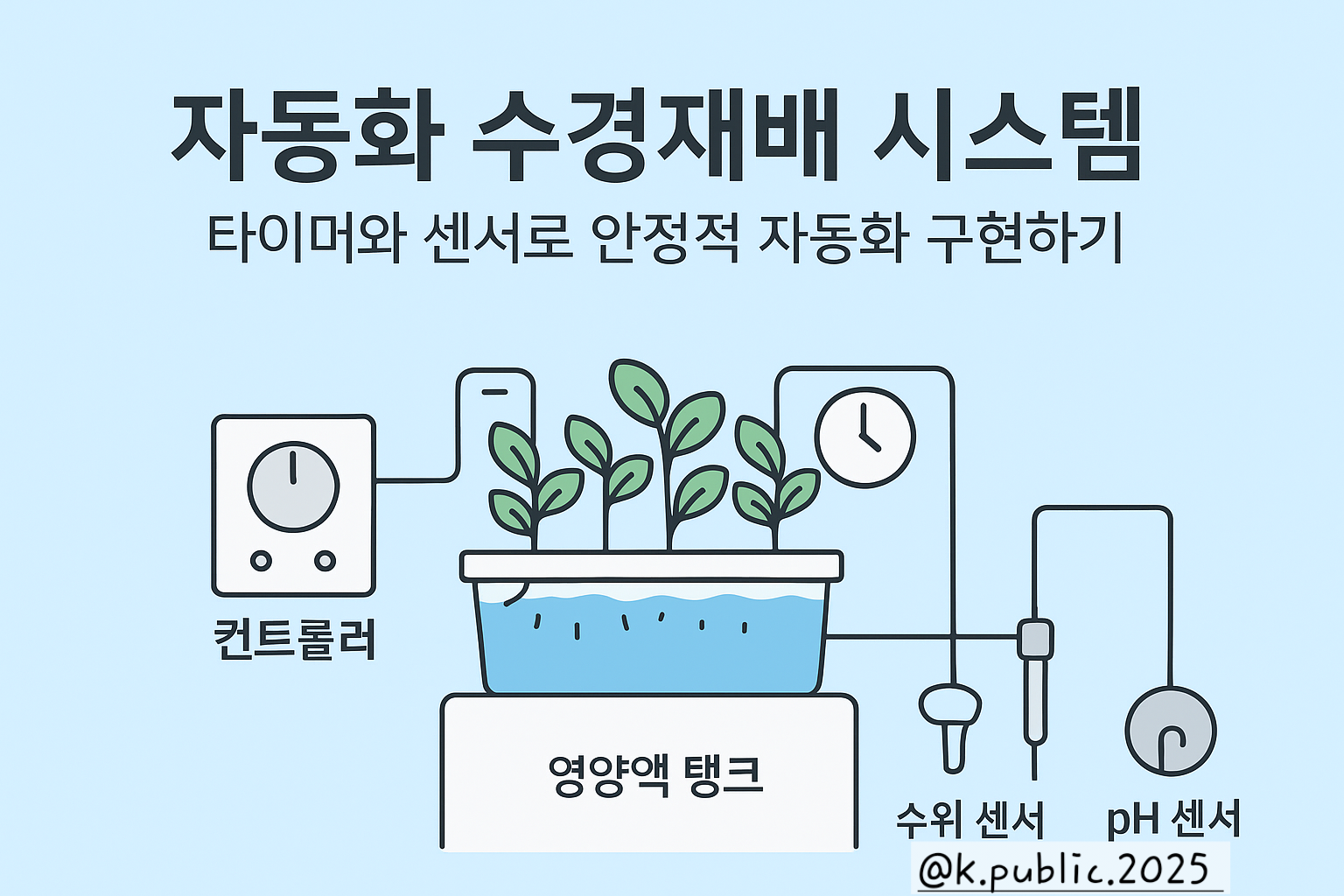

타이머/센서 연결 구조(도식)

안전권장: 릴레이는 펌프 전류보다 여유 있는 정격으로, 전원 라인은 접지 및 누전차단(GFCI) 적용.

---

결론 — 실행 전략과 안전 권고

자동화 수경재배는 충분한 준비와 안전장치만 갖추면 ‘작업 시간 절감’과 ‘품질의 균일화’라는 혜택을 줍니다.

핵심은 타이머로 기본 자동화를 확보하고, 센서로 품질을 모니터링하며, 정기적인 유지보수 루틴으로 안정성을 지키는 것입니다. 전기·화학적 요소를 다루는 부분은 전문성과 안전성이 요구되므로 설계·시공 단계에서 관련 전문가의 검토를 받으세요. (전문가의 상담 필요합니다)

실천 팁: 처음에는 단순한 타이머+플로트 스위치 조합으로 시작해, 시스템이 안정화되면 EC/pH 로깅과 알람을 더하는 방식으로 점진적 자동화를 권장합니다.
